UV油墨的“基材润湿”

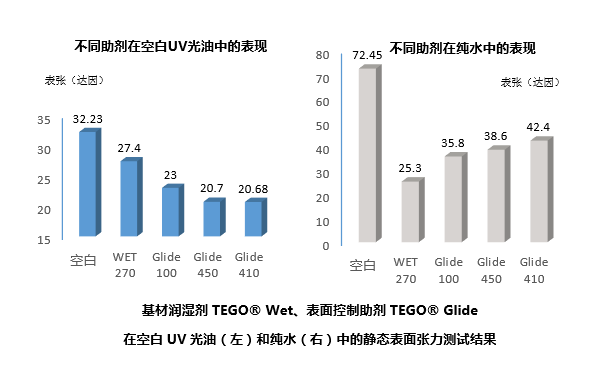

可以明显观察到：在空白UV光油中，相同添加量（1%）下， TEGO® Glide系列产品对液体静态表面张力的降低比TEGO® Wet产品更为显著。而在纯水中，相同添加量（0.3%）下，则呈现出完全相反的结果，说明在UV体系中，选择表面控制助剂才能实现有效的基材润湿。
基材被润湿的前提是：液体的表面张力比基材的自由表面能低。
提高基材润湿性最常用的办法，就是在液体中加入可以降低液体表面张力的表面活性剂。这些表面活性物质能优先定向、排布在界面处，最终形成一个新的低表面能的涂料、油墨表面，能够容易地润湿低能量的基材。

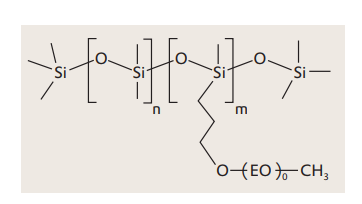

这类表面活性剂的化学结构以聚醚改性硅氧烷为主。其中，硅氧烷链段的长度决定了其界面活性的大小——硅氧烷含量越高，降低表面张力的能力越强；而聚醚改性的程度将影响其在不同体系中的相容性与起泡倾向。
基材润湿剂 vs 表面控制助剂：对于纯水体系，溶剂是高表面张力的水，通常短链硅氧烷的表面活性剂（基材润湿剂），就足以提供基材润湿的效果，长链硅氧烷（表面控制助剂）反而因为在体系中溶解力不佳，无法发挥出高效的界面活性；对于UV或溶剂型体系，液体的表面张力原本就很低，如果此时仍然难以润湿基材，说明需要将液体的表张降低到极低的水平——需要硅氧烷含量更高的表面控制助剂来提供更大的界面活性、并实现有效的润湿。TEGO® Glide系列，就是这类产品。
此外，这类表面控制助剂在漆膜干燥、固化过程中，随着溶解度不断降低，会逐渐积累至表面，最终形成一个低表面能的助剂膜，具有较低的动摩擦系数，因此它们还是理想的平滑助剂。
佛山三升贸易代理德国迪高助剂：流平剂、消泡剂、润湿分散剂、润湿剂、增稠剂等。立即咨询：【400-066-8183】。代表产品：迪高450,迪高410,迪高810,迪高825,迪高270,迪高245,迪高2100,迪高760W,迪高900
