迪高助剂在涂料油墨当中的运用技术二 :迪高基材润湿剂
2-1 基材润湿剂
2-1-1 基材润湿剂的作用
—— 降低界面张力,增加展布性,防止固体基材表面张力低而造成表面缺陷(缩孔、缩珠等)
—— 改善附着力
—— 改善涂料对基材的渗透性
2-1-2 基材润湿剂的种类
—— 有机改性聚硅氧烷
—— 有机的非离子的表面活性剂
—— 氟碳表面活性剂
2-1-3 动态表面张力和静态表面张力
—— 静态表面张力是指液体静止时在液体组份的表面张力处于平衡状态时所测定的表面张力。
通过du Noüy 法把铂环从液体中拉出的力与静态表面张力成正比液体表面是一个均衡的状态,表面活性剂已定向排列好

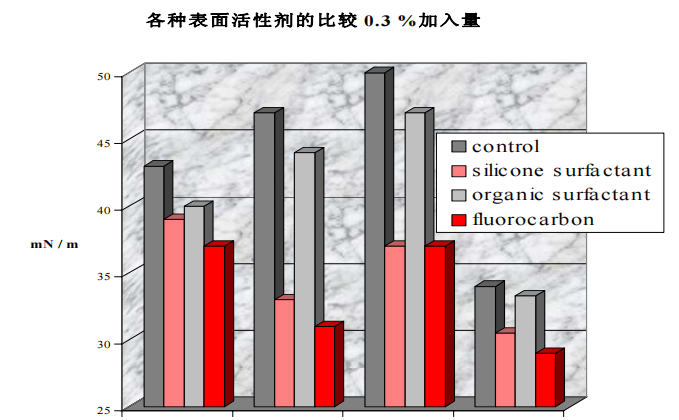

在不同水性体系中表面活性剂对静态表面张力的影响
动态表面张力,在溶液表面产生瞬间,溶液中表面活性剂分子来不及从体相内扩散到该表面建立吸附平衡,这时的表面张力称之为“动态表面张力” 。
动态表面张力的测量
用 “最大气泡压力” 的方法
• 在液体中要形成气泡的压力与动态表面张力成正比
• 可用不同的起泡速度, 检测表面活性剂在新的界面处的迅速定向的能力

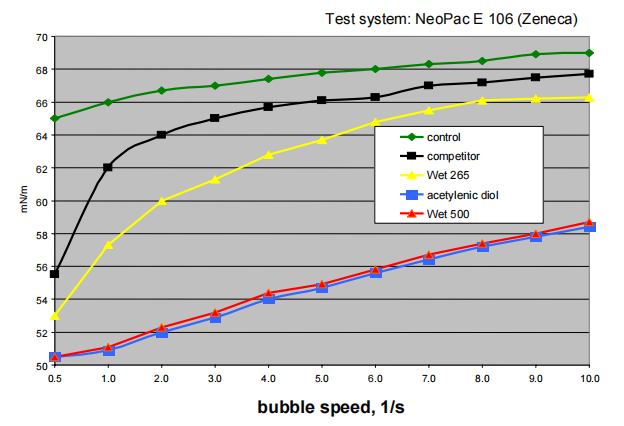

0.3 %添加量对PU/丙烯酸乳液的动态表面张力的影响
动态表面张力对润湿有影响,一种涂料喷涂时可能产生高表面张力,并保持到落在基材上,这是就出现了润湿不良的现象。比如不加基材润湿剂的水性涂料在刷涂时易出现大面积缩孔。水性工业漆在喷涂时也易出现缩孔(刷涂没问题),都是动态表面张力高造成的。解决办法加基材润湿剂。
2-1-4 Tego公司不同类型的基材润湿剂的区别

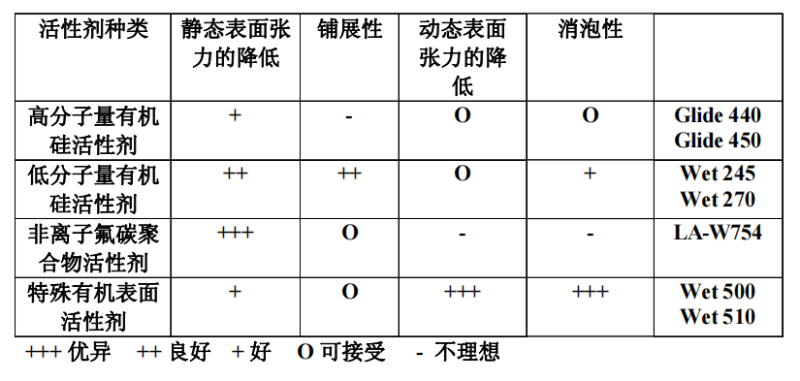

不同类型的基材润湿剂的区别
Tego Wet 500/505/510
D 润湿,降低动态表面张力,抑泡或不稳泡,不影响其他性能。
硅酮表面活性剂(Tego Wet KL 245, 250, 265, 270, 280)
D 良好的润湿性,甚至对低能表面基材
D 突出的扩散性(塑料,薄膜,铝箔和金属)和渗透性(木材和矿石)
氟表面活性剂(LA-W 754)
D 强烈降低静态表面张力,极佳的防缩孔效果,但具有稳泡倾向
D 可降低静态和动态表面张力,非硅类,含乙醇或乙二醇
不同种类基材润湿剂对表面张力及展布性的影响

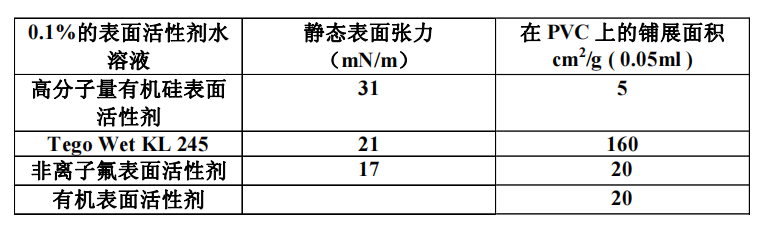

不同类型基材润湿剂的静态表面张力和铺展面积
2-2 表面状态控制剂
如有迪高助剂的需求,可直接拨打我们网站上的电话联系我们。
